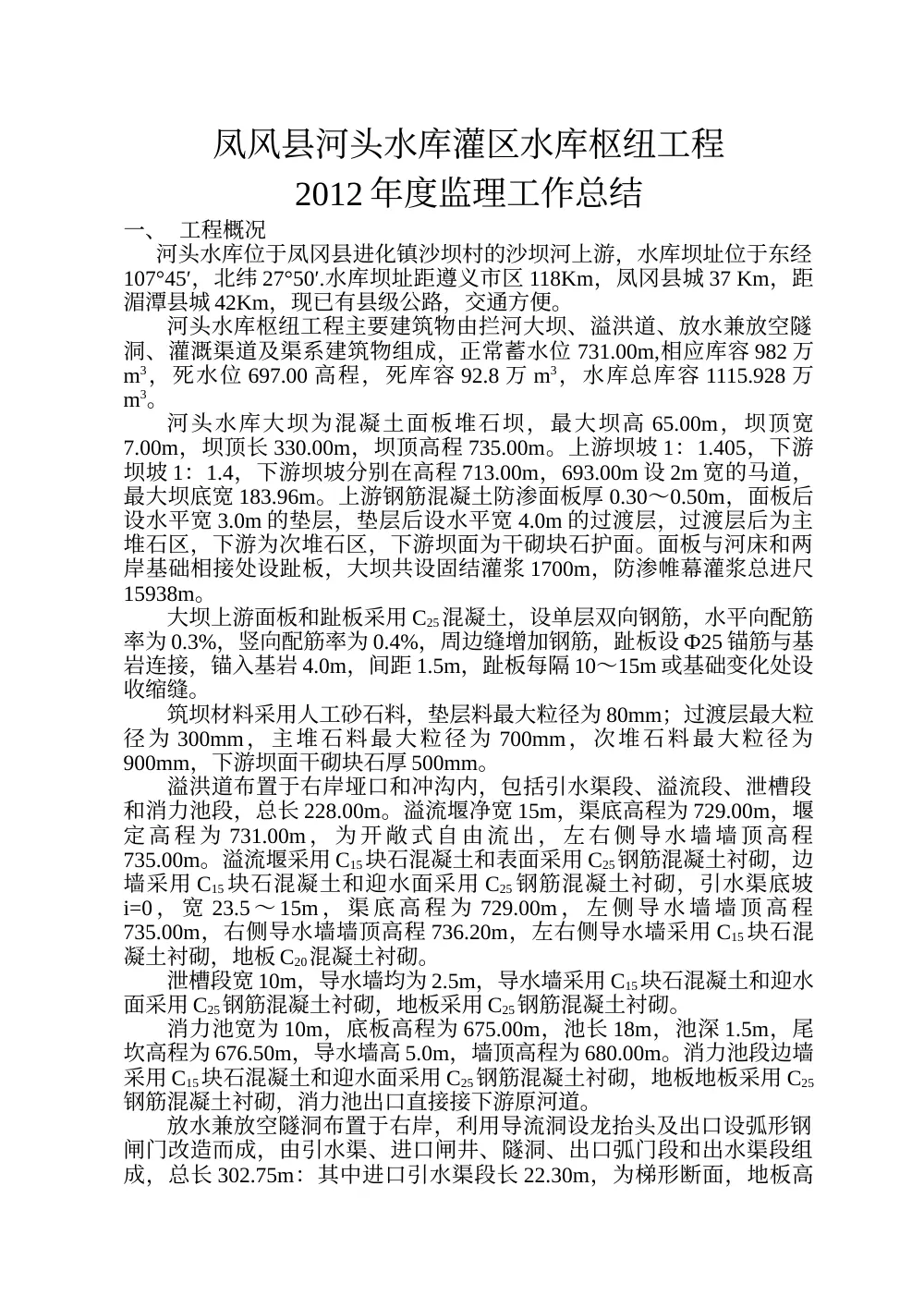

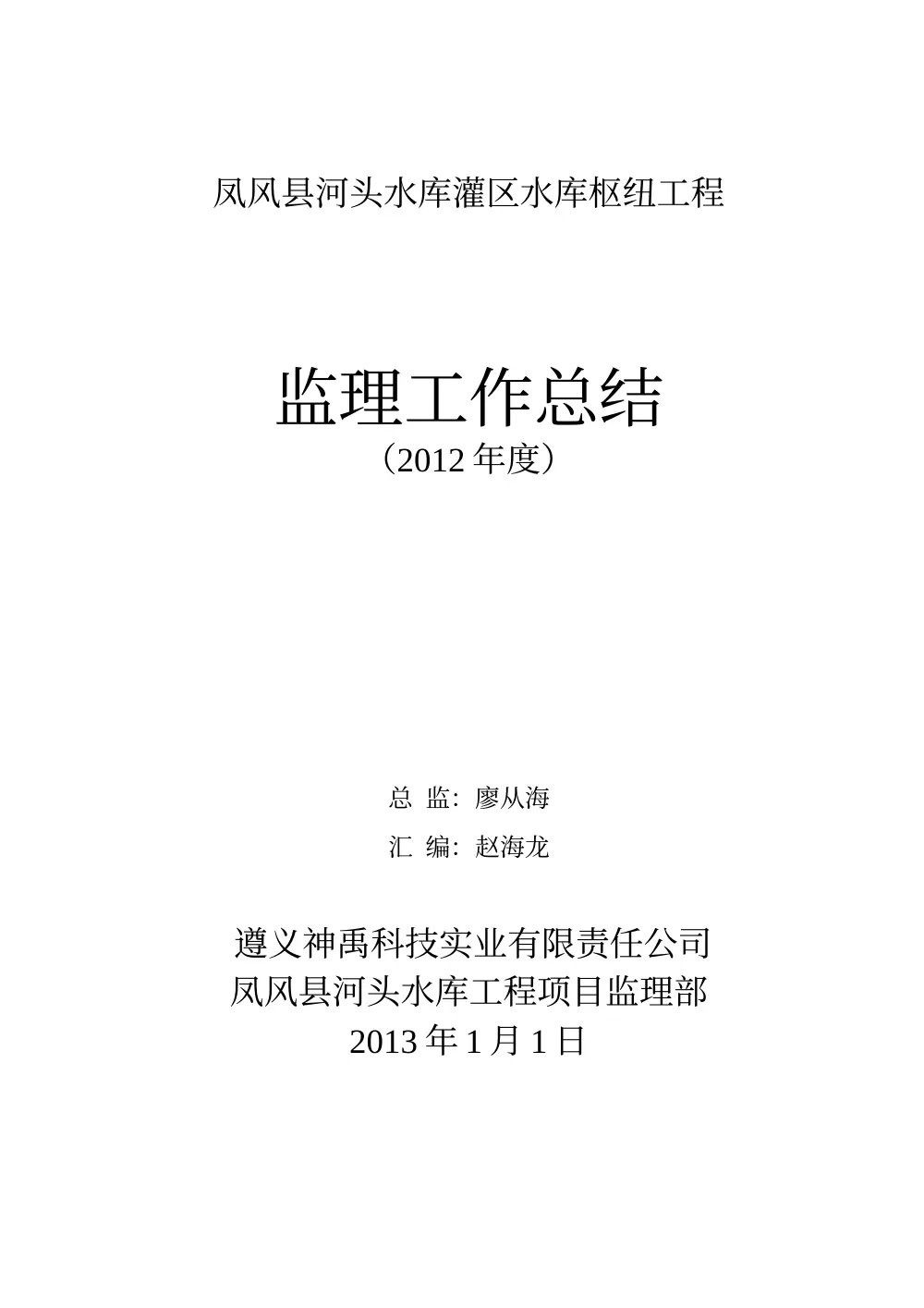

凤风县河头水库灌区水库枢纽工程 监理工作总结 （2012 年度） 总 监：廖从海 汇 编：赵海龙 遵义神禹科技实业有限责任公司 凤风县河头水库工程项目监理部 2013 年 1 月 1 日 凤风县河头水库灌区水库枢纽工程 2012 年度监理工作总结 一、 工程概况 河头水库位于凤冈县进化镇沙坝村的沙坝河上游，水库坝址位于东经 107°45′，北纬 27°50′.水库坝址距遵义市区 118Km，凤冈县城 37 Km，距 湄潭县城 42Km，现已有县级公路，交通方便。 河头水库枢纽工程主要建筑物由拦河大坝、溢洪道、放水兼放空隧 洞、灌溉渠道及渠系建筑物组成，正常蓄水位 731.00m,相应库容 982 万 m3，死水位 697.00 高程，死库容 92.8 万 m3，水库总库容 1115.928 万 m3。 河头水库大坝为混凝土面板堆石坝，最大坝高 65.00m，坝顶宽 7.00m，坝顶长 330.00m，坝顶高程 735.00m。上游坝坡 1：1.405，下游 坝坡 1：1.4，下游坝坡分别在高程 713.00m，693.00m 设 2m 宽的马道， 最大坝底宽 183.96m。上游钢筋混凝土防渗面板厚 0.30～0.50m，面板后 设水平宽 3.0m 的垫层，垫层后设水平宽 4.0m 的过渡层，过渡层后为主 堆石区，下游为次堆石区，下游坝面为干砌块石护面。面板与河床和两 岸基础相接处设趾板，大坝共设固结灌浆 1700m，防渗帷幕灌浆总进尺 15938m。 大坝上游面板和趾板采用 C25混凝土，设单层双向钢筋，水平向配筋 率为 0.3%，竖向配筋率为 0.4%，周边缝增加钢筋，趾板设 Ф25 锚筋与基 岩连接，锚入基岩 4.0m，间距 1.5m，趾板每隔 10～15m 或基础变化处设 收缩缝。 筑坝材料采用人工砂石料，垫层料最大粒径为 80mm；过渡层最大粒 径为 300mm，主堆石料最大粒径为 700mm，次堆石料最大粒径为 900mm，下游坝面干砌块石厚 500mm。 溢洪道布置于右岸垭口和冲沟内，包括引水渠段、溢流段、泄槽段 和消力池段，总长 228.00m。溢流堰净宽 15m，渠底高程为 729.00m，堰 定 高 程 为 731.00m ， 为 开 敞 式 自 由 流 出 ， 左 右 侧 导 水 墙 墙 顶 高 程 735.00m。溢流堰采用 C15块石混凝土和表面采用 C25钢筋混凝土衬砌，边 墙采用 C15 块石混凝土和迎水面采用 C25 钢筋混凝土衬砌，引水渠底坡 i=0 ， 宽 23.5 ～ 15m ， 渠 底 高 程 为 729.00m ， 左 侧 导 水 墙 墙 顶 高 程 735.00m，右侧导水墙墙顶高程 736.20m，左右侧导水墙采用 C15 块石混 凝土衬砌，地板 C20混凝土衬砌。 泄槽段宽 10m，导水墙均为 2.5m，导水墙采用 C15块石混凝土和迎水 面采用 C25钢筋混凝土衬砌，地板采用 C25钢筋混凝土衬砌。 消力池宽为 10m，底板高程为 675.00m，池长 18m，池深 1.5m，尾 坎高程为 676.50m，导水墙高 5.0m，墙顶高程为 680.00m。消力池段边墙 采用 C15块石混凝土和迎水面采用 C25钢筋混凝土衬砌，地板地板采用 C25 钢筋混凝土衬砌，消力池出口直接接下游原河道。 放水兼放空隧洞布置于右岸，利用导流洞设龙抬头及出口设弧形钢 闸门改造而成，由引水渠、进口闸井、隧洞、出口弧门段和出水渠段组 成，总长 302.75m：其中进口引水渠段长 22.30m，为梯形断面，地板高 程 684.00m，渠宽 3.0m，两侧边墙边坡为 1：0.3，地板采用 0.30m 厚 C20 混凝土衬砌，两侧边墙采用 0.60m 厚 C20混凝土衬砌护坡；进口闸井段长 10.0m，闸井底板高程 685.00m，闸井控制段为 2.0×2.0m 方孔，并设 2×2m 的平板事故检修闸门 1 “ ” 扇；隧洞进口 龙抬头 段长 14.75m，断面为 城门洞型，尺寸为 3.0×3.87m；利用导流隧洞长 219.98m 其中隧洞末端渐 变段长 10m，断面由 3.0×3.87m 城门洞型变成 2.0×2.0m 矩形；出口工作 弧门段长 8.5m，在隧洞出口处设 2×2m 弧形工作闸门，并设液压启闭机 和启闭机室；出口采用明渠接大坝下游河道。 工程建设法人:凤冈县河头水库灌区工程管理处； 工 程 监 理：遵义神禹科技实业有限责任公司； 工程质量监督：贵州省水利厅质监中心站； 工程设计单位：遵义水利水电勘测设计研究院。 工程施工单位：贵州省水利实业有限公司。 二、工程施工情况 1、导流隧洞分部工程施工于是 2011 年 10 月 28 日，2012 年 9 月 9 日完工。有压洞身段分部工程共完成，石方开挖 4244.6m3、衬砌砼 2226.8 m3、钢筋制安共用 155.64t、回填灌浆 2670m2、固结灌浆 675m。工程验收情况（见附表）。进口闸门井引渠共开挖石方 899.4 m3，土方开挖 163。08m3，基础施工于 2012 年 9 月 3 日，在 2012 年 9 月 18 日完工，共浇筑砼 768.70 m3。闸门井从开始施工到现在共 浇筑 C20 钢筋砼 768.78m3。溢洪道基础开挖施工于 2012 年 3 月 28 日，2012 年 12 月 31 日溢洪道基础完成开挖工程量 13000m3，其中 土 方 开 挖 4000m3 ， 石 方 开 挖 9000m3 。 累 计 完 成 总 投 资 额 3418291.00 元。 2、大坝基础开挖工程施工于 2012 年 4 月 2 日，2012 年 11 月 28 日完工。大坝共开挖 338626.6m3，其中开挖石方 192238.7m3，土方 开挖 43950.7m3，砂砾石开挖 102437.0m3；大坝趾板基础开挖于 2012 年 4 月 1 日，完成于 2012 年 11 月 26 日。大坝趾板基础共划分 为 3 个单元工程，分别为左岸趾板基础（Z1—Z4）、河床趾板（Z4— Z7）、右岸趾板（Z7—Z10），并在 2012 年 11 月 28 日对大坝河床 趾板基础这 3 个单元工程进行了质量评定，均评定为优良。累计完成总 投资额 27910240.00 元。评定情况（见附表）。 3、大坝左岸边坡共完成支护锚杆 3800m,边坡喷砼 1150 m3。 二、工程三控制 自 2011 年 11 月 1 日监理进驻施工现场后，即成立凤冈县河头水库 工程项目监理部，吃住都在现场，对凤冈县河头水库工程进行质量、进 度、投资三控制。监理处共 4 人，其中高工 1 人，工程师 2 人，监理员 2 人，对工程实行 24 小时跟踪检查，施工以来监理部发出的通知、批复、 文件、会议纪要、专题报告、停、返工通知等 132 份。编制了监理大纲、 监理规划、监理实施细则等重要指导性文件；成立了监理项目部，在项 目监理工程师下并配有相应的监理人员，对工程实施有效管理；并组织 各种验收、技术专题会，对分部工程导流隧洞进行验收，审定了大坝截 流验收及渡汛措施，组织核定了大坝、导流隧洞、进口闸门井引渠及料 场开挖工程量，组织各单元工程验收。由于监理处搞好了三控制，大坝 截流验收、导流隧洞分部工程验收、大坝趾板基础开挖隐蔽工程验收、 等工作顺利完成。2012 年 10 月 16 日，在验收小组凤冈县河头水库砼面 板堆石坝进行截流验收时，杨勇处长对目前工程进展顺利，进度跟上工 程需要给予监理很好的评价。2012 年 11 月 28 日，在验收小组凤冈县河 头水库砼面板堆石坝进行 3 个趾板基础开挖工程重要隐蔽单元工程验收。 设计，质检也对监理工作作了不错的评价。 1、进度控制 根据业主要求，结合施工单位施工组织设计，大坝在 2012 年 10 月 16 日，工程验收小组对凤冈县河头水库砼面板堆石坝进行截流验收， 2012 年 11 月 28 日，验收小组对凤冈县河头水库砼面板堆石坝进行 3 个 趾板基础开挖工程重要隐蔽单元工程验收时。为下步大坝填筑到 690 度 讯高程、趾板砼浇筑和做碾压试验施工创造了良好条件。溢洪道工程施 工按进度要求也开始施工。为后期施工创造了良好条件。 大坝左右岸挂网喷砼也成功完成，左岸边坡打锚杆也完成，也是在 进度控制的范围内。目前趾板锚杆支护、布筋、浇筑砼也在进度控制内 执行的。 每次对施工单位上报的工程量的严格，仔细的进行复核。 大坝填筑工程由于料场山顶无用料增多，开采的料含泥量超标，致 使没能及时提供填筑料，工程进度受到一定影响。使工程进度有所滞后。 为保证工程按期完成，监理处已增大该标段监理力度，协助施工单位合 理解决问题，合理调整施工进度计划，要求施工单位精心组织施工，以 此达到明年四月份的度讯目标。 2、质量控制 在总体上监理提出：以质量促进度、以质量求效益、以质量求生存。 在各标段施工开工前，监理处均召集施工单位负责人召开工地会议，要 求施工单位从一开始就要树立良好的质量意识。 工程承建单位都建立了质量保证体系，并在施工中不断完善。大坝 施工专门成立了质检科；成立了工地试验室，可以进行砂石料级配、容 重等常规试验，可以进行坝体填筑料级配、干密度、含泥量、含水量等 半成品试验，砼塌落度等试验。每批钢材、水泥、现场取样砼必须送遵 义市水电设计院试验室复检合格后方能使用，砼配合比必须送具有相关 资质的试验室做配比试验后确定。 施工中施工单位实行内部三检制即施工班组自检，现场施工技术员 再检，项目处专职质检员复检认定合格后再填报单元工程开仓申请，经 监理检查合格后开仓。 监理处属于检查体系，根据分部工程情况采取了旁站监理、平行抽 检及巡视监理。砼浇筑及大坝填筑均按照相关施工规范及设计要求执行， 严格按标准进行检测。 工程质量监督是委托省水利厅质监中心站负责。工程验收系由业主、 质量监督、设计、监理等方面的专家和领导组成的验收小组进行的，具 有合法性和权威性。 3、投资控制 工程承建单位签订合同后由业主拨预付款。各标段均在每月按监理验收 合格工程量结算。总计完成工程投资 31328531.00 元。资金都能及时支付 并严格按合同管理，有力地促进了施工质量和进度。 三、进场原材料检查 为了保证不合格产品不在工程上使用，对进场的原材料都进行了检 查: 1、水泥开工以来进场 8 批，送检 8 次，均为合格； 2、钢材开工以来进场 8 批，送检 8 次，均为合格； 3、砂、石料抽检 7 组，共送检 7 次，均为合格； 4、砼试块取样 23 组，送检 23 次，均为合格； 5、砼配合比送样 8 个标号，均送试验室试配； 6、焊接钢筋取样 24 组，送检 24 次，均为合格； 7、河头水库面板堆石坝坝体各分区料现场碾压试验； 其中 1～6 项为送遵义市水电设计院试验室进行检验， 7 项为施工单 位自检及监理抽检。大坝填筑碾压根据贵州省水利水电勘测设计研究院 碾压试验报告进行。 四、下步工作 明年， 4 月底大坝填筑要达到 690 渡汛高程；趾板灌浆工作将全面 展开；闸门井及交通桥施工将全面展开。监理工作的重点将放在趾板砼 浇筑质量，灌浆质量及工程进度的控制上。施工工序复杂，涉及专业面 广。监理工作仍将一如既往地开展，为顾客提供优质服务，严格要求施 工单位按照规程规范执行，争取达到优质工程。 附：1、各单位工程单元划分验收表 2、各单位工程完成工程量统计表 3、河头水库工程投资总表 4、单位工程原材料、中间产品质量制样检测统计表 5、各种配合比单 6、大坝填筑材料要求控制参数表 7、2012 年监理大事记 凤冈县河头水库工程监理处 2013 年 1 月 1 日
