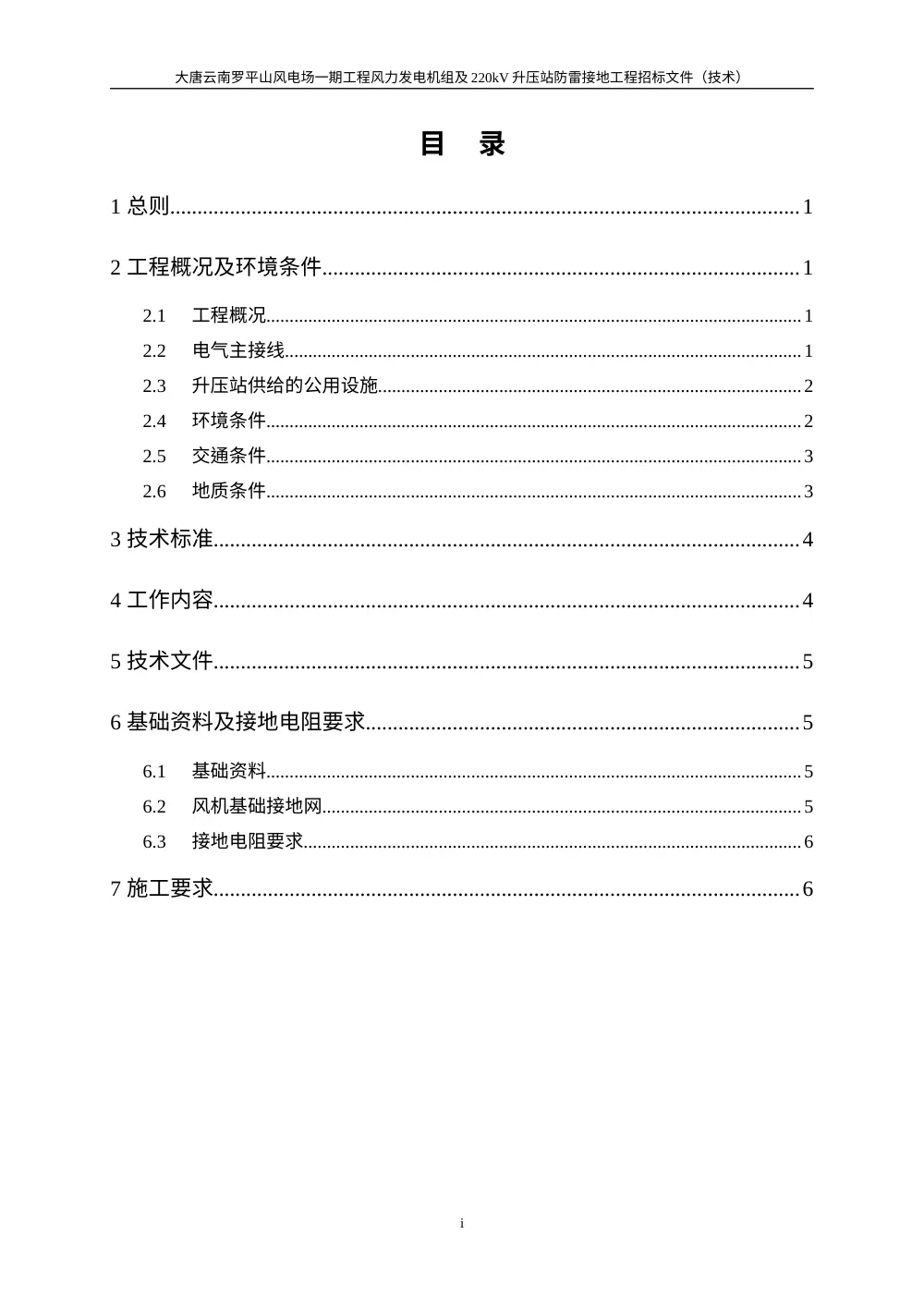

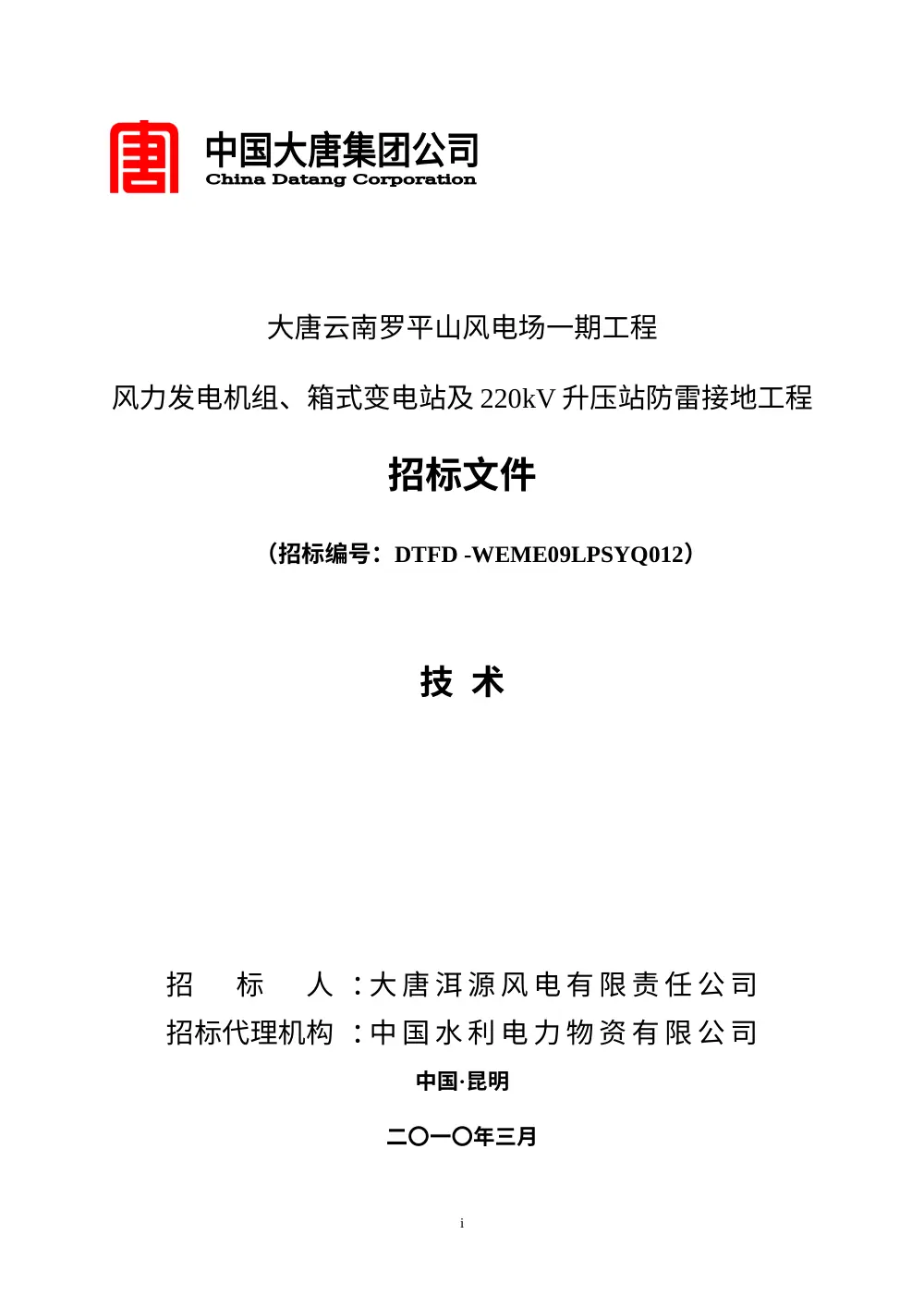

大唐云南罗平山风电场一期工程 风力发电机组、箱式变电站及 220kV 升压站防雷接地工程 招标文件 （招标编号：DTFD -WEME09LPSYQ012） 技 术 招 标 人 ：大 唐 洱 源 风 电 有 限 责 任 公 司 招标代理机构 ：中 国 水 利 电 力 物 资 有 限 公 司 中国·昆明 二〇一〇年三月 i 大唐云南罗平山风电场一期工程风力发电机组及 220kV 升压站防雷接地工程招标文件（技术） 目 录 1 总则....................................................................................................................1 2 工程概况及环境条件........................................................................................1 2.1 工程概况...................................................................................................................1 2.2 电气主接线...............................................................................................................1 2.3 升压站供给的公用设施...........................................................................................2 2.4 环境条件...................................................................................................................2 2.5 交通条件...................................................................................................................3 2.6 地质条件...................................................................................................................3 3 技术标准............................................................................................................4 4 工作内容............................................................................................................4 5 技术文件............................................................................................................5 6 基础资料及接地电阻要求................................................................................5 6.1 基础资料...................................................................................................................5 6.2 风机基础接地网.......................................................................................................5 6.3 接地电阻要求...........................................................................................................6 7 施工要求............................................................................................................6 i 大唐云南罗平山风电场一期工程风力发电机组及 220kV 升压站防雷接地工程招标文件（技术） 总 则 1.1 本技术规范书适用于大唐洱源罗平山风电场一期工程风力发电机组及 220kV升 压站防雷接地工程的施工招标。 1.2 投标人应已设计、施工过同类工程，且使用条件应与本工程相类似，或较规定的 条件更严格，近几年有丰富的风电基础防雷工程业绩或电力工程综合防雷工程 业绩。如发现有失实情况，招标人有权拒绝该投标。 1.3 投标人应仔细阅读招标文件，由投标人提供材料及施工的技术规范应与本技术 规范书中规定的要求相一致。 1.4 当技术文件与商务文件中的内容不一致时，以商务文件内容为主。 1.5 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定， 也未充分引述有关标准和规范的条文，投标人应提供符合GB、GB/T、DL/T和 IEC最新版本的标准和本规范书的优质产品。 1.6 本技术规范书所使用的标准如与招标人所执行的标准不一致时，按较高标准执 行。 1 大唐云南罗平山风电场一期工程风力发电机组及 220kV 升压站防雷接地工程招标文件（技术） 1.7 投标人按招标人要求，做出39台风机及220kV升压站接地工程的设计方案并做 出分项报价。 1.8 本技术规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。 1 工程概况及环境条件 1.1 工程概况 罗平山风电场位于大理州洱源县乔后、炼铁、凤羽和茈碧四乡镇交界的罗平山 上，地理坐标介于北纬 25°59′～26°3′，东经 99°50′～99°54′之间，高程在 3000m～ 3650m 之间。场址沿山脊展布，长约 5.0km，宽约 1.5km。罗平山风电场一期工程建设 规模为 48.75MW，拟安装 39 台单机容量为 1250kW 的风电机组。 在罗平山风电场一期工程附近配套建设 220kV 升压站一座，汇集风电场电量并 向系统输送。 1.2 电气主接线 升压站共有 35kV 和 220kV 两个电压等级。35kV 和 220kV 的接线方式均为单母 线接线。220kV 侧主变进线一回，出线两回，其中一回接入 220kV 洱源变；另外一回 接骑龙山风电场工程升压站。220kV 高压配电设备均采用 SF6 气体绝缘金属封闭组 合电器。35kV 侧主变进线一回，出线三回。35kV 高压配电设备采用高压开关柜。 1.3 升压站供给的公用设施 该升压站站用交流电源为三相四线制，50Hz，400/230V，电压波动范围为 ±15％；频率波动范围为 50 Com b i nHz。 升压站直流操作电源为 220V，电压变化范围为 80～110％。 2 大唐云南罗平山风电场一期工程风力发电机组及 220kV 升压站防雷接地工程招标文件（技术） 1.4 环境条件 序号 项 目 现场条件 1 海拔高度 3100-3650m 2 最高温度 +35℃ 3 最低温度 － 18 ℃ 4 日照 (风速 0.5m/s) 0.1W/cm2 5 覆冰厚度* 10mm 6 最大风速** 35m/s 7 年平均雷暴日数 50 天 8 多年平均相对湿度 (25℃时) 90% 9 抗地震能力*** VIII 度 10 地震动峰值加速度 0. 3 g 地震动反应谱特征周期 0.40s 10 污秽等级 Ⅱ 级 11 泄漏比距**** ≥3.1cm/kV *备注： 应考虑最大覆冰和 50%最大风速的荷载同时作用。 ** 风速为距地面 10m 高度 10min 内最大平均值。 *** 地震应考虑水平加速度和垂直加速度同时作用。安全系数为 1.67，采用正弦、共振、拍波试验法， 激振 5 次，每次 5 波，间隔 2s。 **** 泄漏比距按最高电压计算。 1.5 交通条件 罗平山风电场位于云南省洱源县境内的罗平山上，有洱源～炼铁的县道（ X89 线）经过场址，对外交通较为方便。 对外交通运输主要采用公路运输，线路为：昆明－大理－洱源－场址，总里程约 420km，交通具体情况如下：昆明－大理公路里程 314km，为高速公路；大理－洱源公 路里程 76km，为三级或四级公路；洱源－场址公路里程 37km，为等外公路。 大理距昆明铁路里程为 359 公里。 3 大唐云南罗平山风电场一期工程风力发电机组及 220kV 升压站防雷接地工程招标文件（技术） 1.6 地质条件 罗平山风电场工程区处于扬子准地台区西部边缘，区域构造复杂，活动断裂较为 发育，新构造运动迹象明显，属于构造稳定性差的地区。根据 1：400 万《中国地震动 参数区划图》（GB18308-2001），工程区 50 年超越概率 10%的地震水平动峰值加速 度为 0.30g ，相应的地震基本烈度为Ⅷ 度，地震动反应谱特征周期为 0.40s。 工程场地内出露的地层主要为：中生界三迭系浅海相—滨海相、海陆交互相、陆 相碎屑沉积建造；前古生界前寒武系一套浅至中深变质岩系。由老到新分述如下： （1） 前古生界 苍山群（An ∈cn ）：分布于整个场区，厚度大于 1220m，与周围古生代、中生代地 层均为断层接触。在场区分为五段： 第一段（An ∈cn 1）：分布于场区北部靠西部位，为绢云千枚岩、石英片岩、绿泥片 岩、白云石英片岩夹石英。厚度大于 350m。 第二段（An ∈cn 2）：分布于场区北部，为薄层大理岩、条带状大理岩、结晶白云质 灰岩，夹绢云微晶片岩、千枚岩。厚度大于 120m。 第三段（An ∈cn 3）：分布于场区北部靠东部位，为绿泥绢云微晶片岩、绢云微晶 片岩、绿泥片岩，夹大理岩、结晶白云质灰岩，夹层厚 0.8m～2.0m 至 30.0m～40.0m 不等。厚度大于 300m。 第四段（An ∈cn 4）：分布于场区北部，为混合岩化花岗质碎裂岩、白粒岩。厚度大 4 大唐云南罗平山风电场一期工程风力发电机组及 220kV 升压站防雷接地工程招标文件（技术） 于 150m。 第五段（An ∈cn 5）：分布于场区南部，为黑云母斜长变粒岩、柘榴石黑云斜长变 粒岩、白粒岩、条带状混合岩化黑云母变粒岩，夹石英片岩、微晶片岩。中部常有角闪 变粒岩、斜长角闪岩、变质安山岩及黄绿色条带状大理岩夹层。厚度大于 300m。 （2）新生界 第四系（Q）：区内第四系地层分布广泛，按成因主要有坡积层（Qdl）、残积层 （Qel）等。 ① 坡积层（Qdl）：主要为紫红色、灰绿色碎石质粉土、粉质粘土、粉土，松散，干燥。 碎石成分主要为石英、长石、大理岩、千枚岩等。分布范围遍及整个场区。厚度一般 0.3m～1.8m。 ② 残积层（Qel）：遍布全区，一般位于坡积层以下，岩性为紫红色、灰绿色碎石质 粉土、碎石土、含碎石粉质粘土、粉土，稍湿，松散～中等密实。厚度一般 1.8m～ 6.25m。 2 技术标准 （1）《交流电气装置的接地》DL/T621 （2）《交流电气装置的过电压保护和绝缘配合》DL/T620 （3）《电气装置安装工程接地装置施工及验收规范》GB50169 5 大唐云南罗平山风电场一期工程风力发电机组及 220kV 升压站防雷接地工程招标文件（技术） （4）《建筑物防雷设计规范》GB 50057 （5）国家电网公司：十八项电网重大反事故措施 （6）国家电力公司《防止电力生产重大事故的二十五项重点要求》 （7）《接地装置安装工程施工工艺标准》J617 （8）《电气装置安装工程电气设备交接试验标准》GB50250 所有技术标准均应采用最新技术标准。 3 工作内容 本标防雷接地招标工作内容：本招标书要求，投标人须自行到现场测试土壤电阻 率（测试结论自负），提出风力发电机及其箱式变电站、220kV 升压站接地网设计方 案和图纸，以及施工方案，提供接地材料，负责风力发电机及其箱式变电站、220kV 升压站的接地施工以及接地监测井的施工，包括施工完毕后的接地电阻、接触电势和 跨步电势的测试，并通过相关部门的验收。 4 技术文件 投标时必须提交的技术文件： （1）投标人资质文件； （2）类似工程业绩资料； （3）所使用产品样本包括：标准、特性、试验等资料； （4）符合本工程几种典型基础接地图纸及相应计算资料； （5）施工组织设计方案。 合同签订生效后 7 天内，投标人应提交给招标人下列图纸及资料 12 套（含 2 份 电子版），待资料经监理单位确认后，需在合同签订 15 天内提交上述资料正式版给招 标人。 （1）各台风电机基础接地电阻计算结果； （2）各台风电机基础接地图纸； （3）风电机基础接地施工组织设计报告； （4）升压站接地电阻计算结果； （5）升压站接地图纸； （6）升压站接地施工组织设计报告。 6 大唐云南罗平山风电场一期工程风力发电机组及 220kV 升压站防雷接地工程招标文件（技术） 5 基础资料及接地电阻要求 5.1 基础资料 由投标人现场实际测量各台风力发电机及其箱式变电站、220kV 升压站的土壤 电阻率，费用自理。 5.2 风机基础接地网 风力发电机组接地系统的施工应考虑当地土壤情况。接地系统应包含：  接地基础环（基础浇注）  水平接地环（围绕基础）  垂直接地极（视需求而定） 本风电场风机基础承台呈圆形，半径为 8.25m。风机接地布置初步推荐采用以风 机中心为中心设置多圈环形水平接地带，最内圈圆环直径约为 7m，并上引三根接地 线接至基础环的内缘，同时从相对的两端引两根接地线接至等电位连接导体；外圈圆 环敷设在混凝土基础外开挖的基坑内,直径根据风机基础的开挖情况确定，约为 9.5m 左右，接地环由两个连接端连接至等电位连接导体，安装角度相差 180°。外部水平接 地及垂直接地视各风机土壤电阻率不同而定。 从风机接地网最外圈通过两根水平接地线与箱变接地网相连，为保护箱变免受 雷击损害，每根接地线的埋地长度要求大于 15m。 5.3 接地电阻要求 （1）升压站接地系统 按照《交流电气装置的接地》（DL/T 621）要求，所有要求接地的部分均应接地。 升压站 220kV、35kV、0.4kV 三个电压等级采用同一接地网，接地电阻 应符合： R≤2000/I 其中：I 为计算用的流经接地装置的入地短路电流（A） 7 大唐云南罗平山风电场一期工程风力发电机组及 220kV 升压站防雷接地工程招标文件（技术） R 为考虑到季节变化的最大接地电阻（Ω） 本工程 220kV 升压站工频接地电阻初步按 R≤0.5Ω 来考虑。还应验算接触电势 和跨步电势，并满足规范要求。 （2）风机箱变接地系统 风机与箱变相互间距离仅在 15m 以内，为降低投资及防止地网间的反击，风机 接地装置与箱变接地装置应联合成一个接地系统，风机箱变接地系统包括风机及箱 变的工作接地、保护接地及防雷接地，其工频接地电阻值按风机制造商要求小于 4Ω， 也满足规范要求的低压系统接地装置工频接地电阻不宜超过 4Ω 的要求。 根据 GB50057《建筑物防雷设计规范》的要求，为使雷电流得到有效泄流，风机 接地装置的冲击接地电阻不宜超过 10Ω。 施工完成后，需测量每台风机的接地电阻及升压站的接地电阻、接触电势和跨步 电势，并通过相关部门的验收。 6 施工要求 （1）地下部分所有接地网各交叉点均应采用可靠焊接方式焊接，搭接长度应满 足规程要求，双面焊接，不得有虚焊、假焊现象。敷设风机箱变（风机基础周围一圈除 外）、升压站接地网及外引地网的土方开挖与回填由本合同的施工单位负责，焊接处 应采取涂防腐漆或沥青等防腐蚀措施。在水平接地体、黏土敷设好之后，剩余的敷设 沟内需要回填的部分，要用筛过的细土分层夯实，回填不得用大石块、碎石或建筑垃 圾等杂物。 （2）风电场 220kV 升压站接地网以水平接地为主，以垂直接地极为辅组成复合 接地网，接地网的外缘应闭合，外缘各角应做成圆弧形，圆弧的半径宜大于均压带间 距的一半。接地网内均压带基本上按照等间距布置，局部地区可根据现场情况略作调 整。外缘经常有人出入的走道处，应敷设“帽檐式”均压带。 （3）风电机基础接地网采用水平接地为主，以垂直接地极为辅组成复合接地网。 风电机基础接地网布置需充分利用土建基础钢筋网，两者需可靠连接。对各风电机基 础的接地装置要严格按设计放线、定位、开挖水平接地沟槽，加垂直接地极。基础接 地网至少引出 2 处接地线与风电机塔筒内部接地线可靠连接。 （4）220kV 升压站电缆沟内的扁铁可利用作为主接地网的一部分，亦作为电缆 8 大唐云南罗平山风电场一期工程风力发电机组及 220kV 升压站防雷接地工程招标文件（技术） 外皮接地用，但不得作为设备接地用。 （5）重要设备及设备架构等应有两根与主地网不同干线连接的接地引下线，并 且每根接地引下线均应符合热稳定校核的要求。 （6）接地主干线穿越电缆沟必须从沟底下穿越。接地主干线与升压站建筑物基 础和管道交叉处，接地干线应适当深埋，以避开建筑物和管道。 （7）开挖中发现有直埋电缆和地下管道时，应先小心将电缆附近的土挖开，注意 保护电缆和地下管道。 （8）施工中发现地下有异物要及时报告安全负责人决定施工方法。如发现有损 伤地下电缆情况要立即停止工作，研究处理办法。 （9）直埋电缆沟内施工时应注意保护电缆。 （10）接地装置应符合《交流电气装置的接地》(DL/T621)的有关规定，所有不带 电运行的金属物体，如电气设备的底座和外壳，金属构架和钢筋混凝土构架，金属围 栏和靠近带电部分的金属门框，电缆外皮和电线电缆穿线钢管等均应接地。除另有规 定外，对电缆外皮和穿线钢管应做到两端接地。 （11）接地体搭接、焊接前彻底去锈。接头处作严格防腐处理。 （12）接地引线在地面上、下各 40cm 的范围内不得有焊接头。 （13）焊接应平整无间断，不应有凹凸、夹渣、气孔、未焊透及咬边等缺陷。 （14）每个风电机接地网施工完成后应分别单独实测接地电阻值，满足要求后再 将风电机接地网连通。 （15）本工程不应使用对垂直接地极及水平接地体具有腐蚀性的降阻剂。 （16）本部分要求未提及处均应按照《电气装置安装工程接地装置施工及验收规 范》（GB50169
