亮化工程施工组织设计方案_夜景照明施工方案

手机扫码，畅享阅读

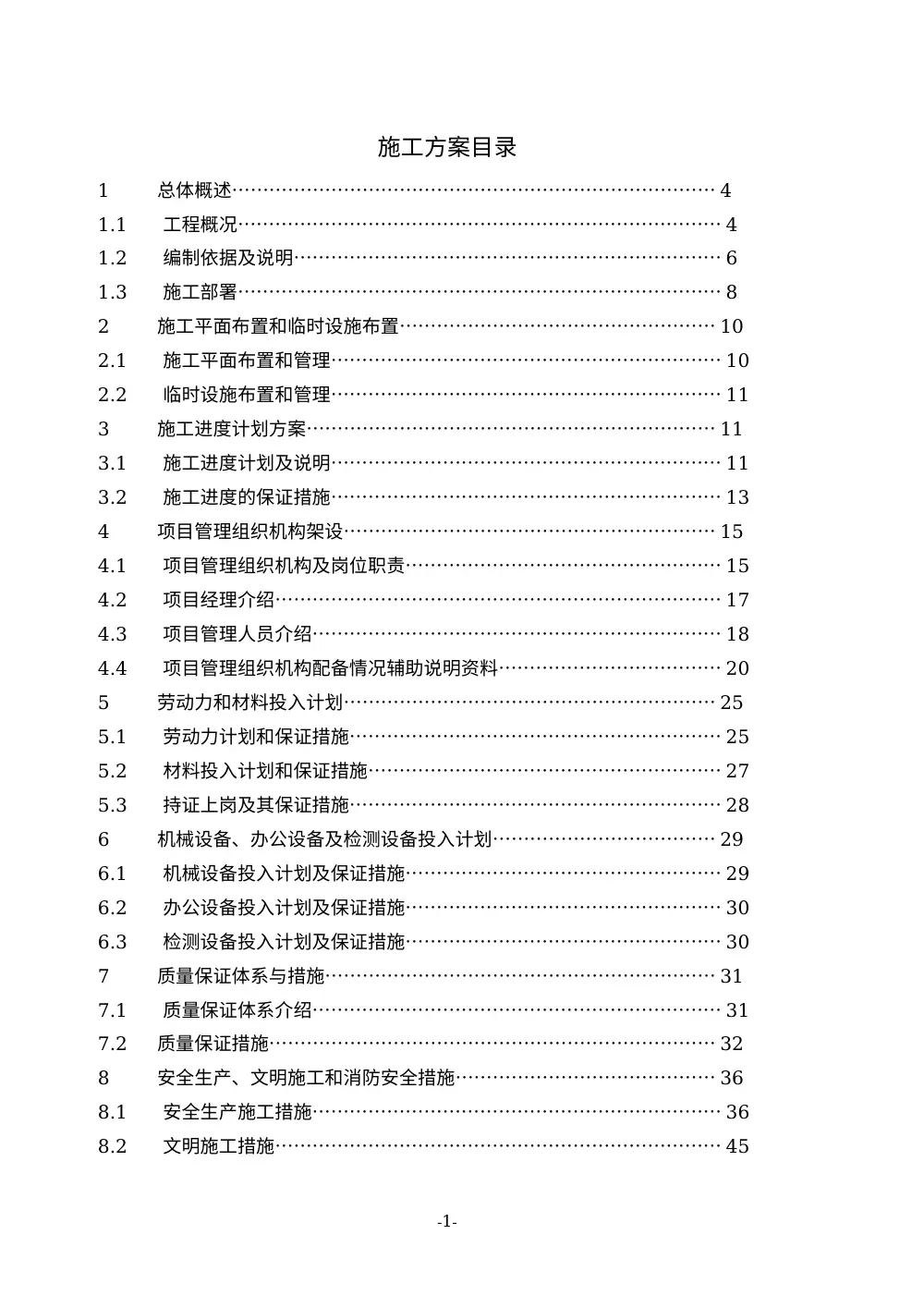

-1- 施工方案目录 1 总体概述…………………………………………………………………… 4 1.1 工程概况…………………………………………………………………… 4 1.2 编制依据及说明…………………………………………………………… 6 1.3 施工部署…………………………………………………………………… 8 2 施工平面布置和临时设施布置…………………………………………… 10 2.1 施工平面布置和管理……………………………………………………… 10 2.2 临时设施布置和管理……………………………………………………… 11 3 施工进度计划方案………………………………………………………… 11 3.1 施工进度计划及说明……………………………………………………… 11 3.2 施工进度的保证措施……………………………………………………… 13 4 项目管理组织机构架设…………………………………………………… 15 4.1 项目管理组织机构及岗位职责…………………………………………… 15 4.2 项目经理介绍……………………………………………………………… 17 4.3 项目管理人员介绍………………………………………………………… 18 4.4 项目管理组织机构配备情况辅助说明资料……………………………… 20 5 劳动力和材料投入计划…………………………………………………… 25 5.1 劳动力计划和保证措施…………………………………………………… 25 5.2 材料投入计划和保证措施………………………………………………… 27 5.3 持证上岗及其保证措施…………………………………………………… 28 6 机械设备、办公设备及检测设备投入计划……………………………… 29 6.1 机械设备投入计划及保证措施…………………………………………… 29 6.2 办公设备投入计划及保证措施…………………………………………… 30 6.3 检测设备投入计划及保证措施…………………………………………… 30 7 质量保证体系与措施……………………………………………………… 31 7.1 质量保证体系介绍………………………………………………………… 31 7.2 质量保证措施……………………………………………………………… 32 8 安全生产、文明施工和消防安全措施…………………………………… 36 8.1 安全生产施工措施………………………………………………………… 36 8.2 文明施工措施……………………………………………………………… 45 -2- 8.3 消防、应急措施………………………………………………………… 47 9 环境保护体系与措施……………………………………………………… 48 9.1 环境保护体系介绍………………………………………………………… 48 9.2 环境保护、降低环境污染的技术保证措施……………………………… 49 9.3 减少噪声、光污染扰民的措施…………………………………………… 50 10 其它措施…………………………………………………………………… 50 10.1 施工现场的交通措施……………………………………………………… 50 10.2 夏季高温的施工保证措施………………………………………………… 51 10.3 防台风施工保证措施……………………………………………………… 51 10.4 雨季施工保证措施………………………………………………………… 52 10.5 节假日及夜间施工措施…………………………………………………… 52 10.6 高空吊兰施工措施………………………………………………………… 53 10.7 成品保护措施……………………………………………………………… 53 11 主要设备、材料的选择…………………………………………………… 54 11.1 钢件材料的选择…………………………………………………………… 54 11.2 设备、线缆的选择………………………………………………………… 55 11.3 开关电源的选择…………………………………………………………… 56 11.4 灯具的选择………………………………………………………………… 57 11.5 控制系统的选择…………………………………………………………… 66 11.6 主要设备、材料供货商介绍及相关说明………………………………… 79 12 关键施工技术、工艺、方案……………………………………………… 93 12.1 钢管安装施工……………………………………………………………… 93 12.2 金属桥架、线槽安装………………………………………………………95 12.3 电缆敷设…………………………………………………………………… 98 12.4 灯具安装…………………………………………………………………… 99 12.5 配电箱、柜的安装………………………………………………………… 100 12.6 配电系统调试……………………………………………………………… 102 12.7 控制系统弱电调试………………………………………………………… 103 12.8 系统联调…………………………………………………………………… 104 13 工程项目实施的重点、难点和解决方案………………………………… 105 13.1 工程重点、难点分析……………………………………………………… 105 -3- 13.2 工程重点、难点解决方案………………………………………………… 105 14 售后服务及产品维护、质量保修措施…………………………………… 106 15 与相关单位的协调………………………………………………………… 107 15.1 与总包单位的协调………………………………………………………… 107 15.2 与监理单位的协调………………………………………………………… 107 15.3 与设计单位的协调………………………………………………………… 108 15.4 与幕墙施工单位的协调…………………………………………………… 108 15.5 与机电施工单位的协调…………………………………………………… 108 15.6 与物业单位的协调………………………………………………………… 108 16 相关表格及其它辅助说明资料…………………………………………… 109 表一：拟投入的主要施工机械设备表…………………………………… 109 表二：劳动力计划表……………………………………………………… 110 表三：临时用地表………………………………………………………… 110 17 合理化建议………………………………………………………………… 111 -4- 1 总体概述 1.1 工程概况 1.1.1 项目建筑地理位置及气候条件 本项目为 XXXXXX 泛光照明工程。项目地址位于 XXXXXXXXXXXXX。东莞市 南亚热带季风气候显著，具有长夏无冬，光照充足，热量丰富，气候温暖，温度变幅 小，雨量充沛，干湿季明显的特点。由于地处北纬 22º39ˊ—23º09ˊ,东经 113º31ˊ —114º15ˊ，太阳高度角较大，太阳总辐射量与日照时数充足，累年平均日照总时数 为 1959.5 小时。除冬季受干冷的大陆气团控制降水稀少外，其余时间受海洋暖湿气 流的影响，大部份时间雨量充沛，累年年平均降水量为 1802.5 毫米。年内降水量多 集中在 4—9 月，其中 4—6 月为前汛期，这一时期暖湿的偏南气流相当旺盛，当北方 冷空气侵入时，高空常配合低压槽、切变线，使空气对流激烈，频频产生暴雨或大暴 雨，降水量急剧增多；7—9 月为后汛期，主要受西太平洋和南海的热带气旋为主的热 带天气系统影响而降暴雨或大暴雨。 1.1.2 项目建筑规模和功能概况 大商业部分为地下共 2 层，地上共 10 层，建筑高度为 38.9m，总建筑面积约为 20.4 万 m`2�,为一类高层公共建筑。地下二层为汽车库和设备用房，其中汽车库区域 兼做战时人防工程;地下一层为超市、电器商场和局部汽车库，地上一~五层为百货、 影厅、餐饮、娱乐等综合商业建筑；沿外街西侧、北侧 1~3 层为外街商铺，西侧 4~10 层为商务酒店。 住宅部分属一类居住建筑，地下一层，地下层为停车场、设备房, 地上为住宅。 地上 24~31 层，地下 1 层，建筑高度 76.45~98.50 米； 1.1.3 项目建筑结构形式 -5- 本项目建筑结构形式为钢筋混凝土框架-剪、框筒结构。 1.1.4 相关单位介绍 本项目建设单位为东莞长安万达广场有限公司，泛光设计单位为北京市建筑设计研 究院，监理单位为广东工程建设监理有限公司，总包单位为中国建筑第二工程局有限 公司。 1.1.5 承包范围 A.住宅部分 1.强电部分：从为楼体夜景供电的配电箱箱体内进线端（含配电箱）起，配电至楼 体夜景灯具，即含开关箱、配管、配线、灯具。 2.弱电部分：包含智能控制系统、夜景照明灯具的控制线。 3.计量:每个楼体夜景照明应独立计量,独立计量表应含在主、次配电箱内。 4.接地系统：为楼体夜景照明服务所有强、弱电箱、柜、配管、配线、灯具等均可 靠接地。 5.不含广告系统、标示系统、LOGO 字体。 B.配电施工界面：低压配电柜及从低压配电柜取电的进线电缆由机电总包负责。所 有夜景配电箱的供应、安装及出线后工程由中标方负责，并负责供应、安装和调 试灯具的配电电缆、电线及其管槽。 C.灯具安装界面：与幕墙配合的支构架、灯具及其固定件安装及其它必要附件均由 中标方负责供应、安装及调试。 D.控制系统施工界面：夜景照明控制系统所需的一切软、硬件设备、控制器及其控 制电源、电缆、光缆及附属器件均由承包商供应、安装及调试。 E.由总承包商负责的工程内容： -6- 为夜景照明预留预埋的预埋件、所需要的预留洞、开洞、堵洞。 在土建浇筑前核对夜景照明所示尺寸是否与结构预留孔洞尺寸相符。若发现矛盾， 须通知发包方及有关分包单位以做出修改； 协调各有关单位以确保夜景照明工程完成后进行防渗试验时不会破坏邻近的工程， 并修复所有受影响地方。 搭设、维修及修改满足分包单位使用要求之外墙脚手架，并考虑与市政、防水、 外围工程相结合，包括在有需要时进行部份悬挑、提高或更改，但拆除脚手架时 间应满足整体工程进度要求。 1.1.6 计划工期 计划开工日期：发出中标通知书后 5 日内 计划完工日期：2013 年 10 月 20 日 1.1.7 质量要求 本项目质量等级要求合格标准; 执行标准为国家、广东省、东莞市现行工程质量 验评标准。 1.1.8 安全文明施工要求 安全目标为无安全事故、无责任事故、无死亡率；执行标准为国家、广东省、东 莞市现行安全生产评价标准。 1.2 编制依据及说明 1.2.1 编制依据 1) XXXXXXXX 泛光照明工程招标文件、答疑文件。 2) XXXXXXXXX 泛光照明工程照明方案文件、方案招标图纸及现场勘察的情况。 -7- 3)国家、行业、建设部颁发标准、规范以及广东省、东莞市地方规范和标准。 4)我司 ISO9000 质量体系、ISO14000 环境管理体系、OHSMS 安全管理体系 标准。 1.2.2 技术标准和规范 1)国家法律法规 《中华人民共和国建筑法》 国家主席令 第 91 号 《中华人民共和国计量法》 国家主席令 第 28 号 《中华人民共和国环境保护法》 国家主席令 第 22 号 《建设工程质量管理条例》 国务院令 第 279 号 2)国家标准 《民用建筑电气设计规范》GBJ/16－2008 《系统工程技术规范》GB50/98-94 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收规范》GB50303-2002 《电气装置安装工程接地装置施工及验收规范》GB50169-92 《建筑物防雷设计规范》GB50057-94 《电工电子产品基本环境实验规程 实验 A：低温实验方法》GB2423.1-89 《电工电子产品基本环境实验规程 实验 B：高温实验方法》GB2423.2-89 《电工电子产品基本环境实验规程 实验 C：恒温、温湿实验方法》GB2423.3-81 《信息技术设备的量和单位》GB4943-95 《低压配电设计规范》（GB50054-95） 《建筑照明设计标准》（GB50034-2004） -8- 《建筑电气工程施工质量验收规范》（GB50305-2002） 《外壳防护等级（IP 代码）》（GB4208-2008） 《灯具一般安全要求与试验》(GB7000.1-2007) 《固定式灯具安全要求》(GB7000.10-1999) 《可移式通用灯具安全要求》(GB7000.11-1999) 《电气照明和类似设备的无线电骚扰特性的限值和测量方法》(GB17743-1999) 《低压电气及电子设备发出的谐波电流限值》(GB17625.1-1998) 《投光照明灯具光度测试》(GB/T 7002－1986) 《固定式通用灯具技术条件》(GB/T 13037－1991) 《电光源的安全要求》(GB 7248－1987) 《照明光源颜色的测量方法》(GB/T 7922－1987) 《电光源产品质量分等分级指标》(GB/T 11470－1989) 《微电路模块总规范》(GB/T 15431-1995) 《微小型计算机系统设备用开关电源通用技术条件》(GB/T14714-1993) 《信息技术设备用不间断电源通用电源技术条件》(GB/T14715-1993) 《电磁兼容 综述 电磁兼容术语和定义的应用与解释》(GB/T17624.1-1998) 《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≦16A）》(GB17625.1- 2003) 《电磁兼容 限值 对额定电流不大于 16A 的设备在低压供电系统中产生的电压波动 和闪烁的限制》(GB17625.2-1999) 《电磁兼容限制对额定电流大于 16A 的设备在低压供电系统产生的电压波动和闪 烁的限制》(GB17625.3-2000) 《光学和光学仪器环境试验方法 试验范围 术语》(GB/T12085.1-1989) 《光学和光学仪器环境试验方法 机械作用力》(GB/T12085.3-1989) 《光学和光学仪器环境试验方法 淋雨》(GB/T12085.7-1989) 《光学和光学仪器环境试验方法 太阳辐射》(GB/T12085.9-1989) 《逐批检查计数抽样程序及抽样表》(GB2828-81) 《电工电子产品基本环境试验规程 总则》(GB2421-81) 《电子设备用机电元件基本试验规程及测量方法第二部分：一般检查、电流连接性、 接触电阻测试、绝缘试验和电压应力试验》(GB5095.2-86) 《电子设备用机电元件基本试验规程及测量方法第四部分：动态应力试验》 (GB5095.4-86) 《电子设备用机电元件基本试验规程及测量方法第六部分：气候试验和焊锡性试 验》(GB5095.2-86) 《电工名词术语 电线电缆》(GB/T2900.10-1984) 《电力工程电缆设计规范》(GB50217－94) 《电气装置安装工程低压电器施工及验收规范》(GB50254-96) 《电气装置安装工程盘柜及二次回路接线施工及验收规范》(GB50171-92) -9- 《电气装置安装工程接地装置施工及验收规范》(GB50169-2006) 《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006) 《灯具一般安全要求与试验规范》(GB7000-2007) 3)部颁、行业标准 《城市道路照明工程施工及验收规范》（CJJ89-2001） 《城市夜景照明设计规范》（JGJ-T163-2008） 《城市道路照明设计标准》（CJJ45-2007） 《LED 显示屏通用规范》(SJ/T11141-1997) 《半导体发光二极管测试方法》(SJ/T2355-2005) 《信息技术》通用的电缆敷设系统 第 1 部分:一般要求和办公区(DIN EN50173-1- 2003) 《信息技术》电缆安装.第 1 部分：规范和质量保证(EN50174-1-2001) 《信息技术》电缆安装.第 2 部分：建筑物内的安装计划和实施规程(EN50174-2- 2001) 《工业以太网规划和安装指南》(IAONA) 《LED 测试方法》(CIE127-1997) 《室外环境照明指南》（CIE-37） 《泛光照明和装饰工程照明指南》（CIE-94） 《都市城区照明指南》（CIE-92） 《城区照明指南》（CIE-136） 4）其它参考文件及标准 《市政工程设计技术管理标准》（1993 年） 《建筑工程设计技术管理标准》（1993 年） 《城市夜景照明技术指南》（北京照明学会） 《印刷电路板设计技术指导》 -10- 其他现行的相关国内、国际的标准和规范。以上标准和规范如有更新，应以更新标 准与规范为准。 1.3 施工部署 1.3.1 施工部署原则 根据本工程招标文件的各项要求，施工现场场地踏勘情况及 XXXXXXXX 的建筑 情况和位置状况，针对本工程交叉施工工期紧、高空施工作业，相对工程量大、线路 施工繁杂等客观因素，为保证本工程在施工过程有组织、有部署，自始至终有条不紊 的进行，结合本公司以往施工经验，确定切实可行以下部署原则： 1)任命公司具有综合体建筑照明施工管理经验丰富的建造师为项目经理，派驻有 设计和施工经验丰富的管理人员，实行项目法管理，设立“东莞长安项目部”。并采 用 计 算 机 联 网 技 术 ， 以 MO-PROJECT 项 目 管 理 软 件 和 自 有 开 发 的 CPMS （computer project manage system）管理软件等先进管理方式对本工程的施工 技术、施工质量、施工进度、材料采购、安全生产与文
